Опыт, воплощенный в решения
Электрощиты для дома и жизни от ведущих инженеров в области эксплуатации электроустановок и пожарной безопасности.
Схемы.
Инструкции.
Комплекты для установки.
Комплекты документации ENDELINE :

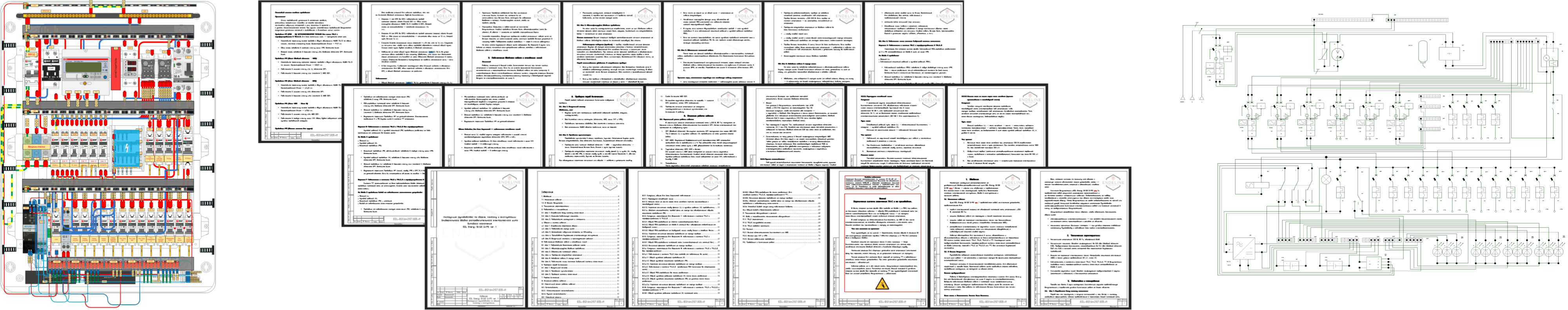

Комплекты документации по сборке максимально универсальных вводно-распределительных бытовых электрощитов в формате PDF.
Внутри комплектов: профессиональные монтажно-компоновочные и принципиальные электрические схемы, подробная таблица соединений и исчерпывающая пошаговая инструкция по сборке, монтажу и эксплуатации. Материалы ориентированы на квалифицированных электромонтажников и технически грамотных домашних мастеров.
Документация полностью универсальна — подходит для всех типов систем заземления, распространённых в России: TN-C, TN-C-S, TN-S, TT. Схемы предусматривают возможность перехода на другую систему заземления прямо на вводе, без переделки собранного щита. Инструкции детально разбирают все аварийные режимы — от обычной перегрузки до критического обрыва PEN. Вся документация выполнена по инженерным стандартам, содержит точные чертежи и полную таблицу соединений.
Бесплатная документация на щиты серии EDL Energy BASE SAFE
Комплекты документации по сборке максимально простых, бюджетных и эффективных однофазных вводно-распределительных щитов.
Решения покрывает минимально необходимые, но критически важные защитные функции за наименьший возможный бюджет. В зависимости от выбранной схемы щиты обеспечиваю защиту в 93–99,9% аварийных сценариев.
Материалы распространяются бесплатно.

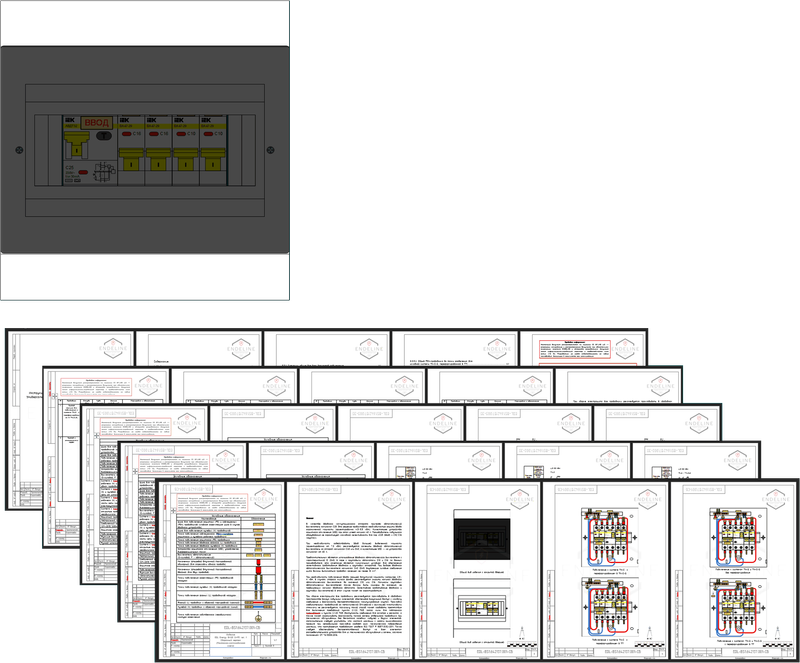

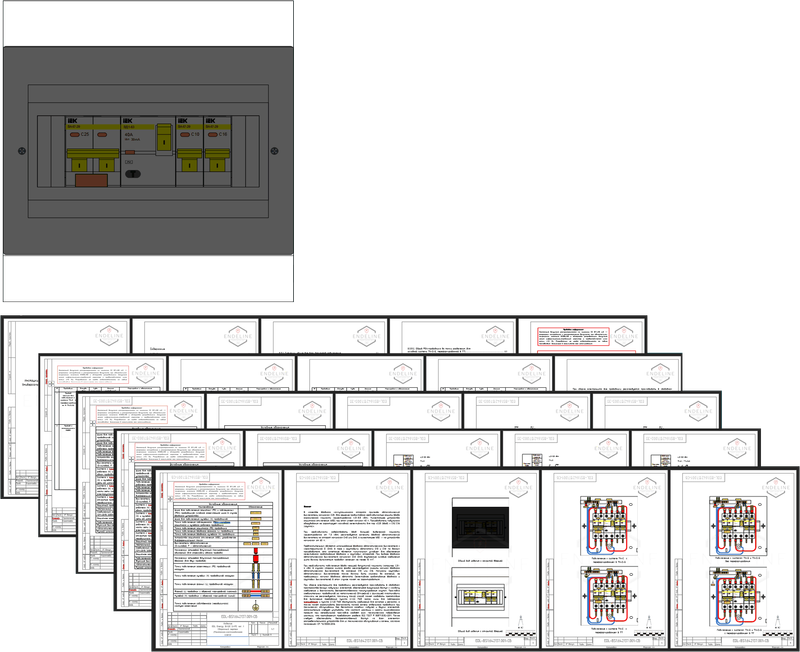

EDL Energy BASE SAFE v1 (FREE)

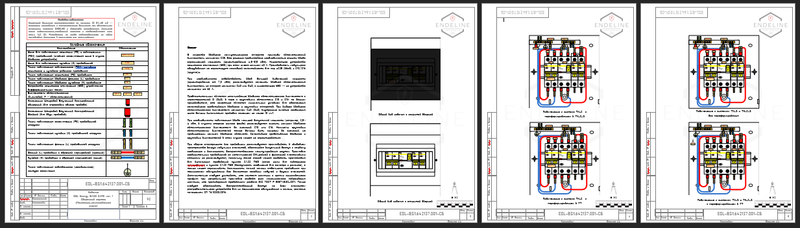

Рабочая документация в формате PDF.
Однофазный, универсальный, бытовой, вводно - распределительный электрощит с минимально рекомендуемыми базовыми функциями
Предназначен для установки в:
Малогобаритные однокомнатные квартиры или студии без высоконагруженных цепей (с газовой электроплитой); старый жилой фонд без мощных потребителей; обособленные помещения: баня, гараж, пристрой, лоджия и пр.
Для однофазных вводов с выделенной мощностью 4,5 - 5,5 кВт (с возможностью модернизации).
Основные технические данные:
Вместимость щита: 8 модулей (использовано 6);
Основное оборудование: IEK или аналоги;
Возможность установки прибора учета: Нет;
Количество групп: 2 (Освещение, розетки);
Защита от прикосновений: Да (общее УЗО);
Защита от коротких замыканий и перегрузок: Да.
EDL Energy BASE SAFE v2 (FREE)
Рабочая документация в формате PDF.
Однофазный, универсальный, бытовой, вводно - распределительный электрощит с минимально рекомендуемыми базовыми функциями
Предназначен для установки в:
Малогобаритные однокомнатные квартиры или студии без высоконагруженных цепей (с газовой электроплитой); старый жилой фонд без мощных потребителей; обособленные помещения: баня, гараж, пристрой, лоджия и пр.
Для однофазных вводов с выделенной мощностью 4,5 - 5,5 кВт (с возможностью модернизации).
Основные технические данные:
Вместимость щита: 8 модулей (использовано 6);
Основное оборудование: IEK или аналоги;
Возможность установки прибора учета: Нет;
Количество групп: 4 (2 гр. освещения, 2 гр. розеток);
Защита от прикосновений: Да (общий АВДТ);
Защита от коротких замыканий и перегрузок: Да.

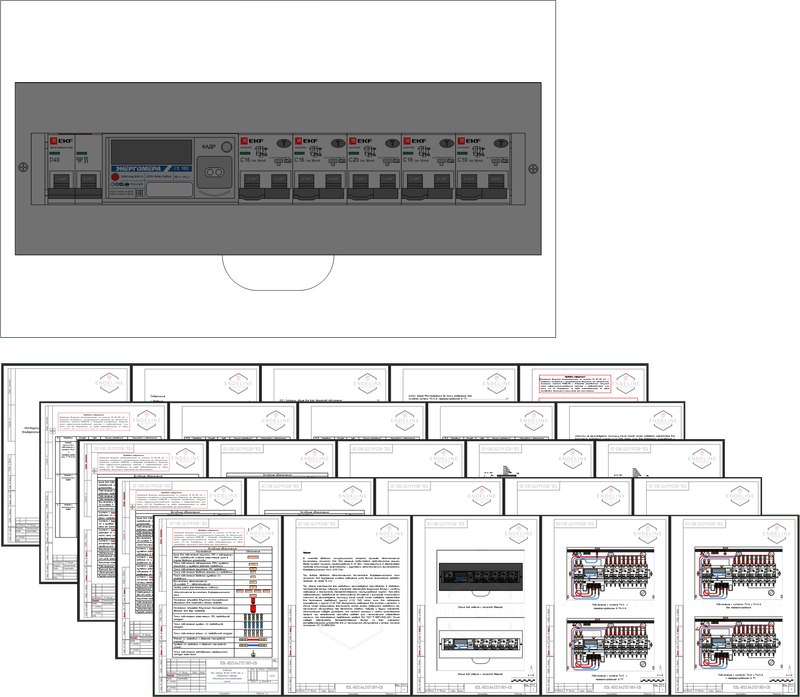

EDL Energy BASE SAFE v3 (FREE)
Рабочая документация в формате PDF.
Однофазный, универсальный, бытовой, вводно - распределительный электрощит с минимально рекомендуемыми базовыми функциями
Предназначен для установки в:
Квартиры и небольшие дома с варочной панелью (электроплитой) и кондиционером; обособленные помещения с необходимостью организации отдельной групп.
Для однофазных вводов с выделенной мощностью 8 - 10 кВт.
Основные технические данные:
Вместимость щита: 18 модулей (использовано 17);
Основное оборудование: EKF или аналоги;
Возможность установки прибора учета: Да;
Количество групп: 5 (Розетки, Кондиционер, Варочная панель, Влажное помещение, Освещение.);
Защита от прикосновений: Да (групповые АВДТ исключающие ложные срабатывания с идентификацией типа аварии);
Отдельная защита от утечек во влажных помещениях: Да;
Полная селективность по типу аварии и группам;
Защита от коротких замыканий и перегрузок: Да.
Документация на щиты серии EDL Energy Series
Комплекты рабочей документации в формате PDF для сборки однофазных и трехфазных вводно-распределительных щитов с расширенным набором защитных функций.
В отличие от базовых решений, серия Energy Series включает защиту от импульсных перенапряжений, расширенную противопожарную защиту, реле напряжения и, в максимальных конфигурациях, защиту от дуговых пробоев.
Серия обеспечивает максимально возможный уровень защиты, доступный современными аппаратными средствами. Исключение составляют сценарии, требующие изменения системы заземления (переход на TT), — они вынесены в отдельные рекомендации.
Внутри каждого комплекта: сборочные чертежи, принципиальные и детализированные схемы, таблицы соединений и пошаговые инструкции по монтажу и эксплуатации. Документация адаптирована под оборудование ведущих производителей (EKF, Schneider Electric и т.д.) и все распространенные типы систем заземления.

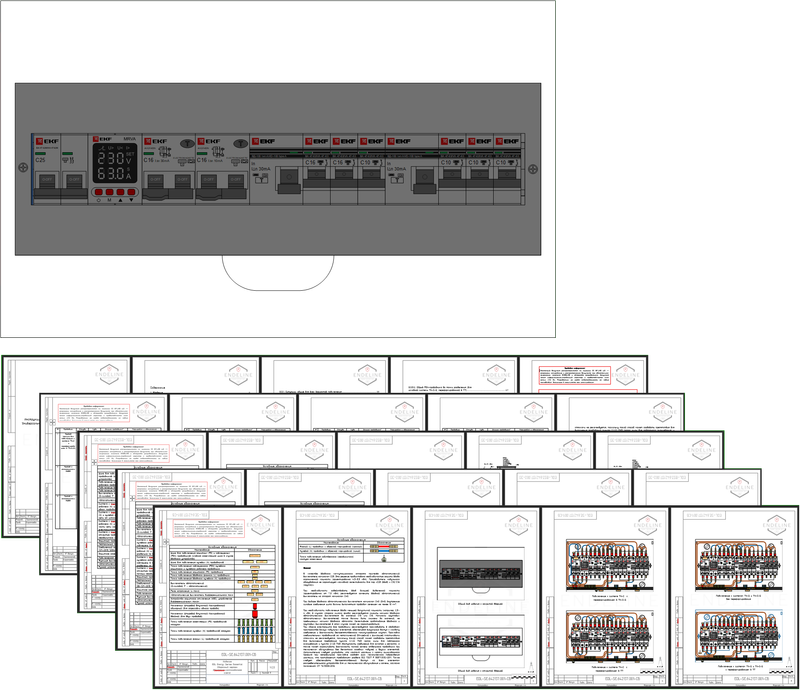

EDL Energy Series Essential
Рабочая документация в формате PDF.
Однофазный, универсальный, бытовой, вводно-распределительный электрощит с расширенным набором защитных функций — Essential
Предназначен для установки в:
Квартиры-студии и однокомнатные квартиры с выделенными цепями (варочная панель, кондиционер, балкон и др.); обособленные помещения: баня, гараж, пристрой.
Для однофазных вводов с выделенной мощностью до 10 кВт.
Основные технические данные:
Вместимость щита: 18 модулей;
Основное оборудование: EKF Proxima или аналоги;
Возможность установки прибора учета: Нет;
Количество групп: 8;
Защита от прикосновений: Да (групповая);
Защита от коротких замыканий и перегрузок: Да;
Защита нагрузок от перенапряжения и обрыва нуля: Да (реле напряжения);
УЗО для влажных помещений: Да.
Уровень селективности: Стартовый.
EDL Energy Series Advanced
Рабочая документация в формате PDF.
Однофазный, универсальный, бытовой, вводно - распределительный электрощит с функциями защиты от перегрузки и короткого замыкания, защитой от прикосновения, противопожарной защитой и защитой от импульсных перенапряжений.
Предназначен для установки в:
Небольшие дома, коттеджи. Квартиры студии или одна-двух комнатные квартиры с выделенными цепями (варочная панель, кондиционер, балкон и пр.); обособленные помещения: баня, гараж и пр.
Основные технические данные:
Вместимость щита: 24 модуля;
Основное оборудование: EKF Proxima;
Возможность установки прибора учета: Да;
Количество групп: 11;
Защита от прикосновений: Да (УЗО для влажных помещений);
Защита от коротких замыканий и перегрузок: Да;
Противопожарная защита: Да;
Защита от импульсных перенапряжений: Да.
EDL Energy Series Professional
Рабочая документация в формате PDF.
Однофазный, универсальный, бытовой, вводно - распределительный электрощит с функциями защиты от перегрузки и короткого замыкания, защитой от прикосновения, противопожарной защитой и защитой от импульсных перенапряжений.
Предназначен для установки в:
Дома, коттеджи. Квартиры студии или одна-двух комнатные квартиры с выделенными цепями (варочная панель, кондиционер, балкон и пр.); обособленные помещения: баня, гараж и пр.
Основные технические данные:
Вместимость щита: 36 модулей;
Основное оборудование: Schneider Electric Easy9;
Возможность установки прибора учета: Да;
Количество групп: 14;
Защита от прикосновений: Да (УЗО для влажных помещений);
Защита от коротких замыканий и перегрузок: Да;
Противопожарная защита: Да;
Защита от импульсных перенапряжений: Да;
Защита от дуговых пробоев: Да.
EDL Energy Series Ultimate
Рабочая документация в формате PDF.
Однофазный, универсальный, бытовой, вводно - распределительный электрощит с функциями защиты от перегрузки и короткого замыкания, защитой от прикосновения, противопожарной защитой и защитой от импульсных перенапряжений.
Предназначен для установки в:
Дома, коттеджи. Квартиры студии или одна-двух комнатные квартиры с выделенными цепями (варочная панель, кондиционер, балкон и пр.); обособленные помещения: баня, гараж и пр.
Основные технические данные:
Вместимость щита: 54 модуля;
Основное оборудование: Schneider Electric Acti9;
Возможность установки прибора учета: Да;
Количество групп: 14;
Защита от прикосновений: Да (УЗО для влажных помещений);
Защита от коротких замыканий и перегрузок: Да;
Противопожарная защита: Да;
Защита от импульсных перенапряжений: Да;
Защита от дуговых пробоев: Да;
Режим "ОТПУСК": Да;
Огнетушитель в комплекте: Да.
EDL Energy Series Ultimate Pro (3 фазы)
Рабочая документация в формате PDF.
Трехфазный, универсальный, бытовой, вводно - распределительный электрощит с функциями защиты от перегрузки и короткого замыкания, защитой от прикосновения, противопожарной защитой и защитой от импульсных перенапряжений.
Предназначен для установки в:
Большие дома, коттеджи с трехфазным вводом. Обособленные специальные помещения: баня, гараж и пр.
Основные технические данные:
Вместимость щита: 54 модуля;
Основное оборудование: Schneider Electric Acti9;
Возможность установки прибора учета: Да;
Количество групп: 14;
Защита от прикосновений: Да (УЗО для влажных помещений);
Защита от коротких замыканий и перегрузок: Да;
Противопожарная защита: Да;
Защита от импульсных перенапряжений: Да;
Защита от дуговых пробоев: Да;
Режим "ОТПУСК": Да;
Огнетушитель в комплекте: Да.
Щиты серии EDL Kit
Комплекты готовых к установке вводно-распределительных щитов в физическом исполнении с полным пакетом рабочей документации в формате PDF.
В отличие от чертежей и инструкций, серия Kit представляет собой готовое изделие: полностью собранный электрощит, укомплектованный под конкретную конфигурацию объекта. В максимальных конфигурациях включает защиту от импульсных перенапряжений, противопожарное УЗО, защиту от дуговых пробоев и огнетушитель.
Серия позволяет заказчику получить конечный продукт с гарантированной заводской сборкой и минимальным временем на монтаж. Исключаются ошибки при подборе компонентов и монтаже внутренних соединений — всё проверено и протестировано.
Внутри каждого комплекта: физический щит с установленными модульными устройствами, комплект шин (N/PE), сборочные чертежи, принципиальные и детализированные схемы, таблицы соединений, пошаговые инструкции по монтажу и эксплуатации. Щиты адаптированы под оборудование ведущих производителей (EKF, Schneider Electric и т.д.) и все распространенные типы систем заземления (TN-C, TN-C-S, TN-S, TT).
EDL Kit Quantum
Рабочая документация в формате PDF.
Универсальный бытовой вводно-распределительный электрощит с повышенными показателями надежности, грозозащиты, электробезопасности, пожаробезопасности, ремонтопригодности и технического обслуживания (набор для самостоятельной установки с высокой степенью готовности).
Предназначен для установки в:
Небольшие дома, коттеджи. Квартиры студии или одна-двух комнатные квартиры с выделенными цепями (варочная панель, кондиционер, балкон и пр.); обособленные помещения: баня, гараж и пр.
Основные технические данные:
Вместимость щита: 12 модулей;
Основное оборудование: EKF Proxima;
Возможность установки прибора учета: Нет;
Количество групп: 8;
Защита от прикосновений: Да (УЗО для влажных помещений);
Защита от коротких замыканий и перегрузок: Да;
Противопожарная защита: Да;
Защита от импульсных перенапряжений: Да.
EDL Kit Axiom
Рабочая документация в формате PDF.
Универсальный бытовой вводно-распределительный электрощит с повышенными показателями надежности, грозозащиты, электробезопасности, пожаробезопасности, ремонтопригодности и технического обслуживания (набор для самостоятельной установки с высокой степенью готовности).
Предназначен для установки в:
Небольшие дома, коттеджи. Квартиры студии или одна-двух комнатные квартиры с выделенными цепями (варочная панель, кондиционер, балкон и пр.); обособленные помещения: баня, гараж и пр.
Основные технические данные:
Вместимость щита: 36 модулей;
Основное оборудование: Schneider Electric Easy9;
Возможность установки прибора учета: Да;
Количество групп: 14;
Защита от прикосновений: Да (УЗО для влажных помещений);
Защита от коротких замыканий и перегрузок: Да;
Противопожарная защита: Да;
Защита от импульсных перенапряжений: Да;
Защита от дуговых пробоев: Да;
Огнетушитель в комплекте: Да.
EDL Kit Helios
Рабочая документация в формате PDF.
Универсальный бытовой вводно-распределительный электрощит с повышенными показателями надежности, грозозащиты, электробезопасности, пожаробезопасности, ремонтопригодности и технического обслуживания (набор для самостоятельной установки с высокой степенью готовности).
Предназначен для установки в:
Дома, коттеджи. Квартиры студии или одна-двух комнатные квартиры с выделенными цепями (варочная панель, кондиционер, балкон и пр.); обособленные помещения: баня, гараж и пр.
Основные технические данные:
Вместимость щита: 54 модуля;
Основное оборудование: Schneider Electric Easy9;
Возможность установки прибора учета: Да;
Количество групп: 14;
Защита от прикосновений: Да (УЗО для влажных помещений);
Защита от коротких замыканий и перегрузок: Да;
Противопожарная защита: Да;
Защита от импульсных перенапряжений: Да;
Защита от дуговых пробоев: Да;
Режим "ОТПУСК": Да;
Огнетушитель в комплекте: Да.
Правовая информация:
Вся документация распространяется по лицензии CC BY-ND 4.0 — разрешены копирование и распространение документов при обязательном сохранении логотипа ENDELINE и авторства разработчиков. Документы носят информационно-справочный характер и предоставляется «как есть» (AS IS). Разработчики не несут ответственности за любые последствия, возникшие в результате их использования.
