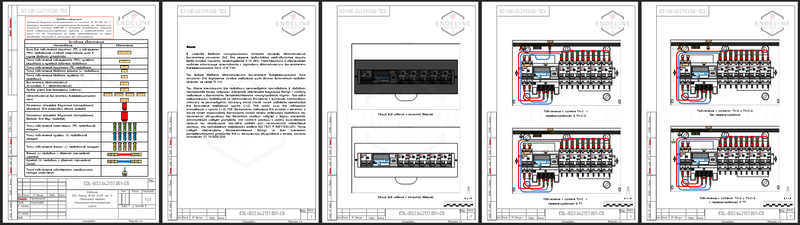

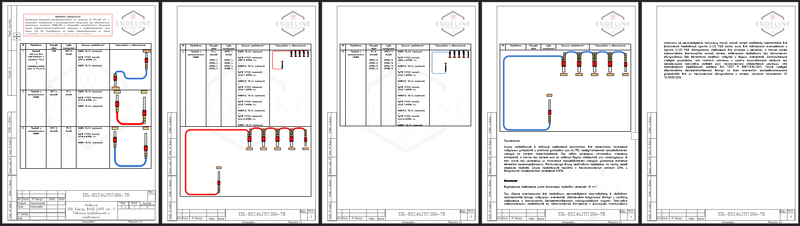

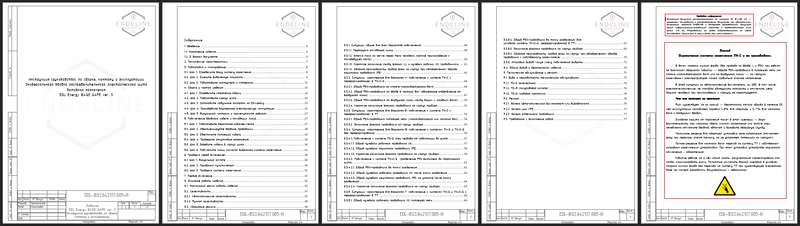

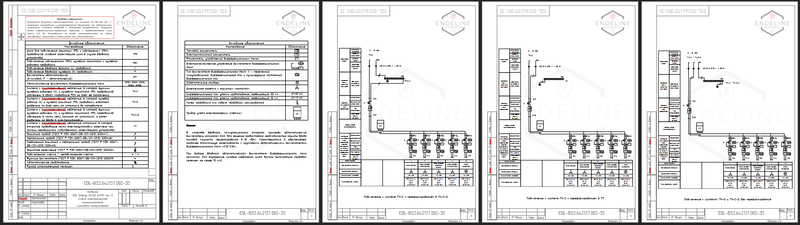

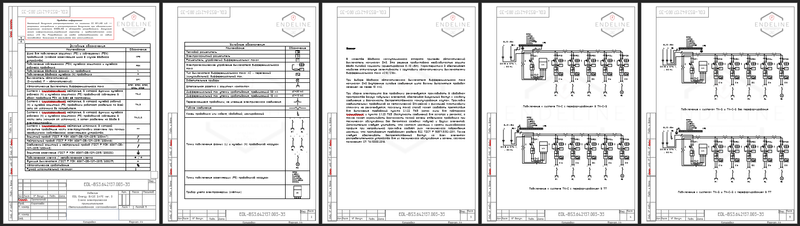

Рабочая документация в формате PDF.
Однофазный, универсальный, бытовой, вводно - распределительный электрощит с минимально рекомендуемыми базовыми функциями

Предназначен для установки в:
Квартиры и небольшие дома с варочной панелью (электроплитой) и кондиционером; обособленные помещения с необходимостью организации отдельных групп.
Для однофазных вводов с выделенной мощностью 8 - 10 кВт.

Основные технические данные:

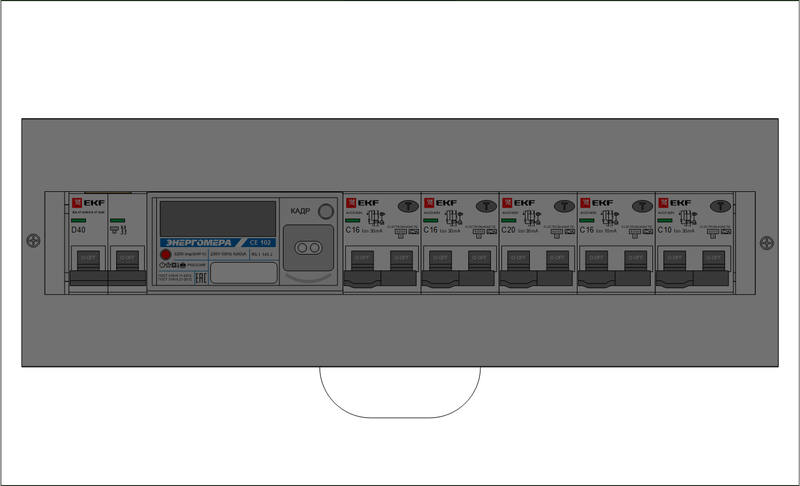

Вместимость щита: 18 модулей (использовано 17);
Основное оборудование: EKF или аналоги;
Возможность установки прибора учета: Да;
Количество групп: 5 (Розетки, Кондиционер, Варочная панель, Влажное помещение, Освещение.);
Защита от прикосновений: Да (групповые АВДТ исключающие ложные срабатывания с идентификацией типа аварии);
Отдельная защита от утечек во влажных помещениях: Да;
Полная селективность по типу аварии и группам;
Защита от коротких замыканий и перегрузок: Да.
